图

Graph

数据结构图(Graph)详解

定义

图是由顶点集合(Vertex)及顶点间的关系集合E组成的一种数据结构
记为 $G=(V, E)$

通用名词

- 顶点：图的最小单元
- 权：边上的一个有意义的数值
- 网：带权的图
- 边：两顶点间的关系，无向图中记作 $(x,y)$
- 弧：有向图的边，记作 $\left<x,y\right>$ ，x为弧尾，y为弧头
- 子图：设 $G=(V, E)$ 和 $G'=(V', E')$ ，若 $V'\subseteq V$ 且 $E'\subseteq E$ ，则称 $G'$ 为 $G$ 的子图
- 邻接点：有边 $(x,y)$ ，则 $x，y$ 互为邻接点，也称 $x，y$ 相邻接；边 $(x,y)$ 依附于 $x，y$ ，也称边 $(x,y)$ 与 $x，y$ 相关联
- 度：和该顶点相关的边的数量
  - 入度：以该顶点为弧头的弧的数量
  - 出度：以该顶点为弧尾的弧的数量
- 路径：一个顶点到另一个顶点之间的通路（箭头方向要相同）
  - 路径长度：一条路径中边的数量
  - 简单路径：顶点不重复出现的路径
- 回路（环）：第一个顶点和最后一个顶点相同的路径
  - 简单回路（简单环）：除了第一个顶点和最后一个顶点，路径中的其余点不重复出现的路径
- 有向图，无向图：有向图单向箭头，无向图双向箭头
- 完全图：任意两顶点间都有边的图
- 连通图：任意两顶点间都有路径的图
  - 连通：两顶点间有路径，称该两顶点连通

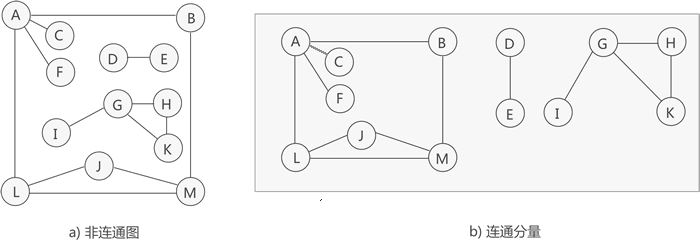

  - 连通分量：不是连通图的无向图中符合连通图的性质的子图
  - 强连通图：任意两顶点间都有来回 $(v_i\leftrightarrow v_j)$ 路径的有向图
  - 强连通分量：不是强连通图的有向图中符合强连通图的性质的子图
- 有向树：满足下列条件的有向图
  1. 有且仅有一个结点入度为0
  2. 除根外的结点入度为1
  3. 从根到任一节点只有一条有向通路
- 生成树：对连通图进行遍历，过程中所经过的边和顶点的组合构成的树
  - 生成森林：非连通图的生成树的集合
- 稀疏图，稠密图：一个比较模糊的概念，稀疏图大概是 $e< nlog_{2}{n}$ 的图，就是边远少于点的图，反之就是稠密图

最小生成树

最小生成树可能不唯一

定义

在遍历连通网时，总权值最小的生成树

求最小生成树

原理

一棵生成树与对应的图有如下性质：
- 图的所有顶点都在生成树中
- 生成树的边的数量为n-1

所以由此可得

要构造一棵最小生成树
- 将图中的边按权值升序排列
- 按次序选出不成环且覆盖所有顶点的边的集合
- 选到n-1条边的时候结束（因为大于n-1的时候一定成环）

这里是无后效性的，贪就完事了

Prim是从顶点开始，而Kruskal是从边开始

所以才有稠密稀疏适用性不同的说法

Prim算法

稠密图适用

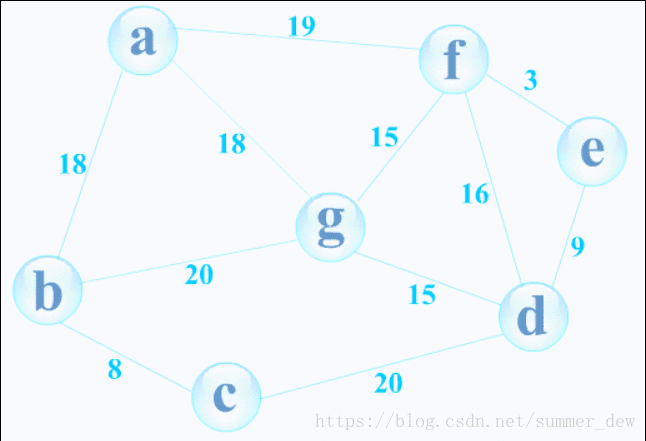

Prim动图

步骤

$A$ $A$ 为空集，选择任一顶点移到 $A$ $A$ 中
1. 找出边 $\left(v_i,v_j \right)$ $(v_{i}, v_{j})$ 满足
  - $v_i\in A \oplus v_j\in A$
  - 权值最小
2. 将该边连接的顶点加入A中
3. 跳到1，直至A为全部顶点的集合，恰好可以找到N-1条边
这样遍历出来的树就是一棵最小生成树

Kruskal算法

稀疏图适用

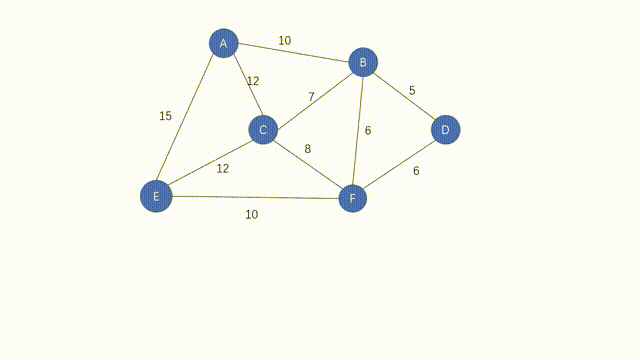

Kruskal动图

步骤

$A$ $A$ 为空集
1. 找出边 $\left(v_i,v_j \right)$ $(v_{i}, v_{j})$ 满足
  - $\neg(v_i\in A \wedge v_j\in A)$
  - 权值最小
2. 将该边连接的顶点加入A中
3. 跳到1，直至A为全部顶点的集合，恰好可以找到N-1条边
这样遍历出来的树就是一棵最小生成树

存储结构

存储稠密图时，使用邻接矩阵
存储稀疏图时，使用邻接表

邻接矩阵

定义

设 $G(V,E)$ 是具有 $n$ 个顶点的图，则 $G$ 的邻接矩阵是具有如下性质的 $n$ 阶方阵：

\begin{align*} A[i][j]= \left \{ \begin{array}{ll} 1 , &若\left<v_i,v_j\right>或(v_i,v_j) \in E\\ 0 ,\quad &反之 \end{array} \right. \end{align*}

说人话就是
建立一个 $n\times n$ 的矩阵
如果 $v_i$ 和 $v_j$ 有边（弧）的话
就在 $[i,j]$ 的位置上标1，反之标0
如果是网
那么就标权值，反之标 $\infty$
（ $\infty$ 为编程中允许的，比任何权值都大的数）

无向图
- 无向图的邻接矩阵是个对称矩阵

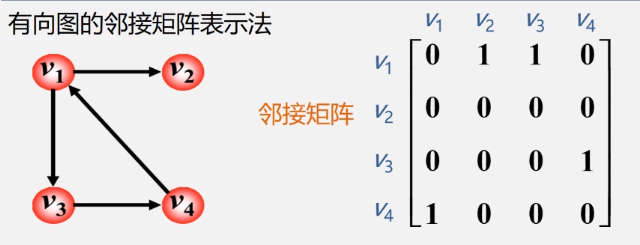

有向图

存储表示

//---图的邻接矩阵存储表示---//
#define MaxInt 32767//极大值
#define MVNum 100//最大顶点数
typedef char VerTexType;//数据类型
typedef int ArcType;//权值类型
typedef struct{
  VerTexType vexs [MVNum] ;//顶点表
  ArcType arcs[MVNum][MVNum] ;//邻接矩阵
  int vexnum, arcnum;//图的点数和边数
}AMGraph;

优缺点

优点
- 便于判断两顶点是否有边
- 便于计算顶点的度
缺点
- 不便于增删顶点
- 不便于统计边的数目
- 空间复杂度高

邻接表

定义

邻接表反映的是顶点的出度邻接情况
逆邻接表反映了顶点的入度邻接情况
以下是邻接表的示例

将所有顶点存储到线性表中
为每个顶点配备一个单链表
在该单链表中存储该顶点关联边（弧）的信息

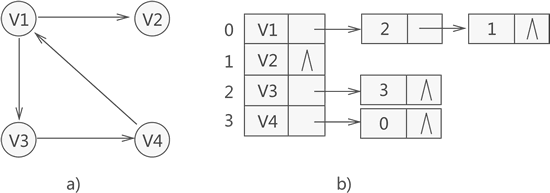

邻接表示例

如图
以顶点 $V_1$ 为例，它的单链表中有两个结点
存储的值分别是2和1
2,1分别是 $V_3$ , $V_2$ 顶点在线性表中的下标
两节点分别表示 $\left<V1, V3\right>,\left<V1, V2\right>$ 两条弧。

节点构成

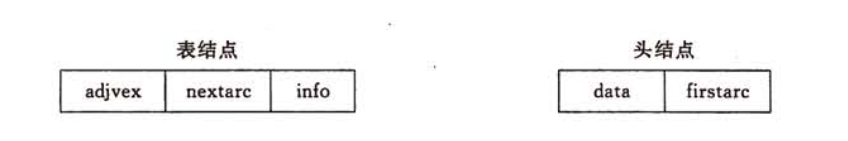

邻接表节点示例

顶点节点
- data：存一些没啥用的信息
- first：指向链表第一个元素
弧节点
- adjvex：弧头下标
- nextarc：链表的下一个元素
- info：一些信息（可能是权值）

存储表示

//---图的邻接表存储表示---//
#define MVNum 100//最大顶点数
typedef struct ArcNode{//边
  int adjvex;//该边所指向的顶点
  struct ArcNode *nextarc;//指向下一条边
  OtherInfo info;//信息（比如权重）
}ArcNode;
typedef struct VNode{//顶点
  VerTexType data;//顶点信息
  ArcNode *firstarc;//指向第一条边
}VNode, AdjList[MVNum];//AdjList表示邻接表类型
typedef struct{
  AdjList vertices;
  int vexnum, arcnum;//图的顶点数和边数
}ALGraph;

优缺点

优点
- 便于增删顶点
- 便于统计边的数目
- 空间复杂度低
缺点
- 不便于判断两顶点是否有边
- 不便于计算顶点的度

十字链表

最好用来存储有向图

定义

邻接表和逆邻接表的结合

将所有顶点存储到线性表中
为每个顶点配备两个单链表
一个链表记录以当前顶点为弧头的弧
另一个链表记录以当前顶点为弧尾的弧
每条边有两个指向下一条关联边的指针（见下，节点构成）

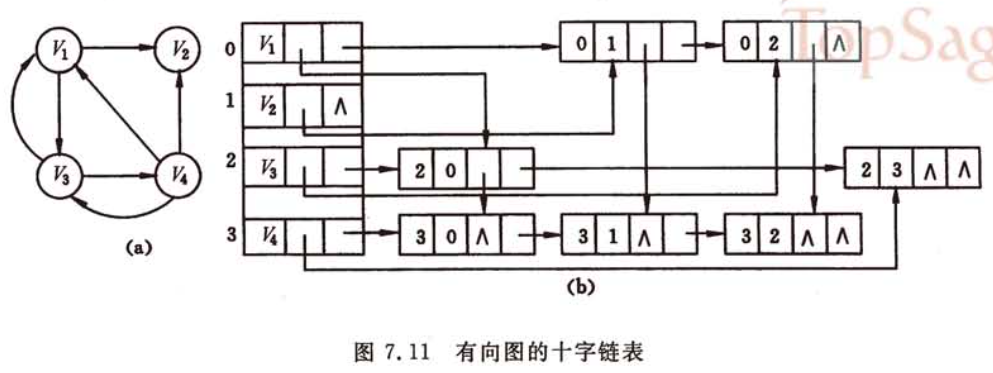

十字链表示例

可能会有个疑问，在这张图片中
十字链表各个节点到底是怎么指的这么乱的?
其实，该图中的节点是以
弧尾下标为行
弧头下标为列
进行排列的

所以，节点的指向先从线性表开始
该行的弧全是以该顶点为弧尾的弧

然后，再从线性表依次看
将firstin指向该顶点作为弧头对应的列的第一个弧节点

最后，竖着看，从上到下把弧节点连起来
该列的弧全是以该弧头为弧头的弧
这张图中的整个表就构建完了

其实在真实情况下它不一定给你按照从小到大，从左到右的顺序输入
这个时候就是先输入的先被连接
当一个弧节点被输入进来时
先将其接到对应弧尾的顶点节点的tlink链表的最末端
后将其接到对应弧头的顶点节点的hlink链表的最末端
节点就添加完成了

代码和逻辑不复杂
就是加弧的时候分别在两个顶点的尾链表和头链表push
但是画成图就很复杂
看起来就是错综复杂到处飞线的样子

结合了邻接矩阵和邻接表的优点

节点构成

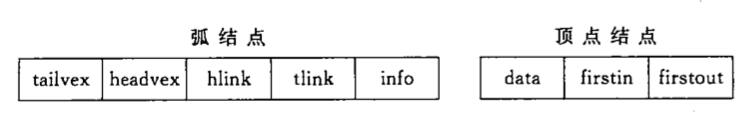

十字链表节点

顶点节点
- data：存一些没啥用的信息
- firstin：第一条以当前顶点为弧头的弧
- firstout：第一条以当前顶点为弧尾的弧
弧节点
- tailvex：弧尾下标
- headvex：弧头下标
- hlink：弧头相同的下一条弧
- tlink：弧尾相同的下一条弧
- info：一些信息（可能是权值）

这里写成"thht"而非"thth"是因为在画图理线的时候比较顺

存储表示

//---图的十字链表存储表示---//
#define  MAX_VERTEX_NUM 20 //图中顶点的最大数量
//弧结点
typedef struct ArcBox {
    int tailvex, headvex;          //弧尾、弧头下标
    struct ArcBox* hlink, * tlink;
    InfoType info;               //存储弧相关信息的指针
}ArcBox;
//顶点节点
typedef struct VexNode {
    VertexType data;              //顶点的数据域
    ArcBox* firstin, * firstout;
}VexNode;
//十字链表
typedef struct {
    VexNode xlist[MAX_VERTEX_NUM];  //存储顶点的顺序表
    int vexnum, arcnum;             //顶点数和弧数
}OLGraph;

邻接多重表

专门存储无向图的存储结构

因为在邻接表中存储无向图的时候
一条边被存储了两次
这样会存在很多的重复空间和操作
于是邻接多重表就诞生了

定义

将所有顶点存储到线性表中
为每个顶点配备一个单链表
在该单链表中存储该顶点关联边的信息
每条边有两个指向下一条关联边的指针（见下，节点构成）

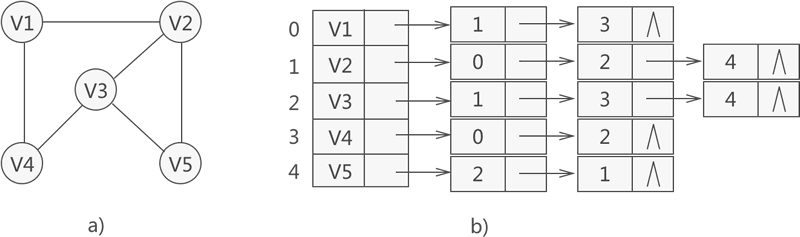

邻接表存储无向图

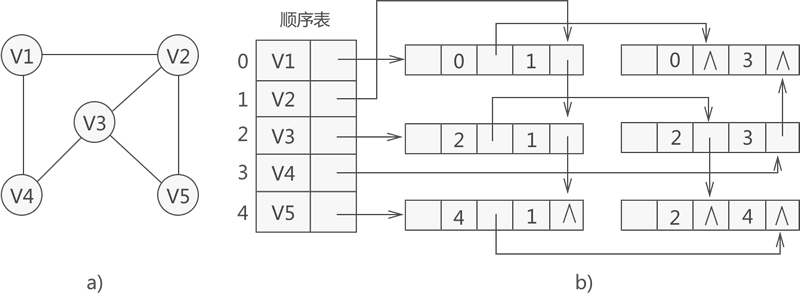

邻接多重表存储无向图

和十字链表的理解是差不多的
也是加边的时候分别在两个相关顶点的链表push

节点构成

邻接多重表顶点节点
邻接多重表边节点

顶点节点
- data：存一些没啥用的信息
- firstedge：第一条与该顶点关联的边
弧节点
- mark：待补充……（这个书上说的是访问标记，避免重复遍历用的）
- ivex,jvex：与该边有关的两顶点
- ilink：下一个与ivex有关的边
- jlink：下一个与jvex有关的边
- info：存储一些信息，比如权值

存储表示

#define MAX_VERTEX_NUM 20                      //图中顶点的最大数量
typedef enum { unvisited, visited }VisitIf;    //边标志域
//表示链表中的各个结点
typedef struct EBox {
    VisitIf mark;                            //标志域
    int ivex, jvex;                          //边两边顶点在顺序表中的位置下标
    struct EBox* ilink, * jlink;             //分别指向与ivex、jvex相关的下一个边结点
    InfoType* info;                          //边的其它信息
}EBox;
//存储图中的各个顶点
typedef struct VexBox {
    VertexType data;                        //顶点数据域
    EBox* firstedge;                        //指向当前顶点对应的链表
}VexBox;
//表示邻接多重表结构
typedef struct {
    VexBox adjmulist[MAX_VERTEX_NUM]; //存储图中顶点的顺序表
    int vexnum, edgenum;              //记录图中的顶点数量和边数量
}AMLGraph;

最短路径算法

两顶点路径中总权值最小的一条路径称为最短路径
